Descrição

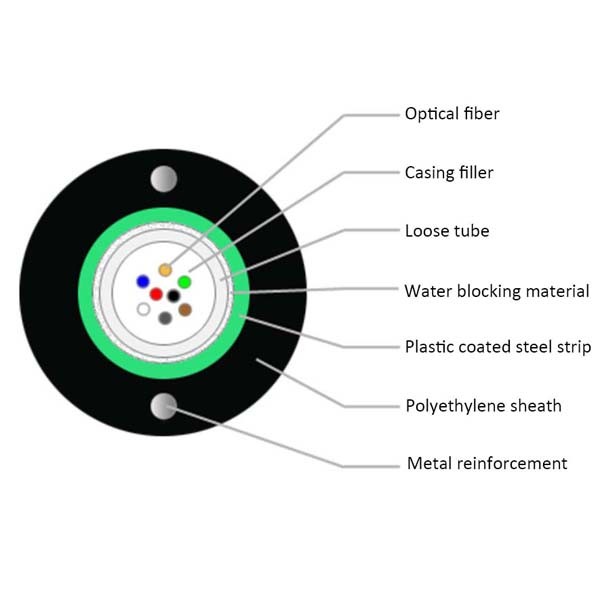

O cabo de fibra ótica de GYXTW é feito da fibra ótica de 250μm em uma luva material do pinho do alto-módulo enchida com o composto impermeável. A tubulação fraca é envolvida longitudinalmente com uma fita de aço revestida plástica frente e verso (PSP). O material de barreira da água é adicionado entre a fita de aço e a tubulação fraca para assegurar a densidade e a resistência de água longitudinal do cabo de fibra ótica. Dois fios de aço paralelos são colocados em ambos os lados e expulsaram então em uma bainha do polietileno para formar o cabo.

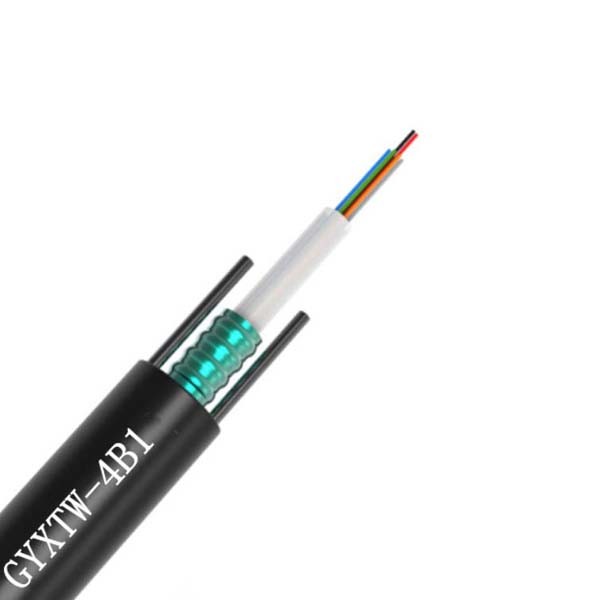

Único revestimento do Uni-tubo blindado/único cabo de fibra ótica da armadura com as fibras colocadas no tubo fraco do amortecedor. O núcleo do cabo é protegido com uma armadura e uma tampa de aço onduladas da fita com um outjacket preto do polietileno. Dois encaixaram o fio de aço para fornecer a tensão do desejo.
Construção do produto
| Fibra | 2-24 fibras, tubo Uni-fraco gel-encheram-se |
| Armadura | Fita de aço ondulada (PSP) |
| Membro de força | Fio de aço encaixado |
| OuterJacket | Polietileno preto Uv-e umidade-resistente (PE) |
Características
1. construção gel-enchida Uni-tubo para a proteção superior da fibra.
2. armorto do CST para proteger o cabo do rodentattack e de dano mecânico.
3. encaixou o fio de aço para fornecer a resistência à tração desejável e para esmagar a resistência.
4. estojo compacto, fácil instalar.
5. UV e umidade-resistantdesign
Estrutura e parâmetro do cabo
| Fibra contagem |
Tubo diâmetro |
Fio de aço diâmetro |
Espessura da bainha (nominal*) |
Diâmetro total (nominal **) |
Peso (aproximadamente) |
| milímetro | milímetro | milímetro | milímetro | kg/km | |
| 6 | 2,5 | 1,0 | 2,3 | 8,4 | 73 |
| 12 | 3,0 | 1,0 | 2,3 | 8,9 | 81 |
Desempenho da fibra ótica cabografada
O desempenho da fibra ótica cabografada (ITU-T Rec. G.652D)
| Artigo | Especificação |
| Tipo da fibra | Único modo |
| Material da fibra | Silicone lubrificado |
| Coeficiente de atenuação @ 1310 nanômetro @ 1383 nanômetro @ 1550 nanômetro @ 1625 nanômetro |
≤ 0,36 dB/km ≤0.35 dB/km ≤0.22 dB/km ≤0.25 dB/km |
| Descontinuidade do ponto | DB do ≤ 0,05 |
| Comprimento de onda de interrupção do cabo | ≤ 1260 nanômetro |
| comprimento de onda da Zero-dispersão | 1300 ~ 1324 nanômetro |
| inclinação da Zero-dispersão | ≤0.092 picosegundo (² .km do nanômetro) |
| Dispersão cromática @ 1288 ~ 1339 nanômetro @ 1271 ~ 1360 nanômetro @ 1550 nanômetro @ 1625 nanômetro |
≤3.5 picosegundo (nanômetro. quilômetro) ≤5.3 picosegundo (nanômetro. quilômetro) ≤18 picosegundo (nanômetro. quilômetro) ≤22 picosegundo (nanômetro. quilômetro) |
| PMD | ½ de ≤0.2 ps/km |
| Diâmetro de campo de modo @ 1310 nanômetro | (8.6~9.5) ±0.6 um |
| Núcleo/erro folheado da concentricidade | ≤0.6 um |
| Diâmetro do revestimento | 125,0 ± 1 um |
| Não-forma circular do revestimento | ≤1.0% |
| Diâmetro de revestimento preliminar | 245 ± 10 um |
| Nível do teste de prova | kpsi 100 (=0.69 Gpa), 1% |
| Dependência da temperatura 0℃~ +70℃ @ 1310 & 1550nm |
≤ 0,1 dB/km |
Variação da temperatura da aplicação
| Variação da temperatura de funcionamento | -40℃ a +60℃ |
| Variação da temperatura do armazenamento/transporte | -40℃ a +60℃ |
| Variação da temperatura da instalação | -20℃ a +50℃ |
